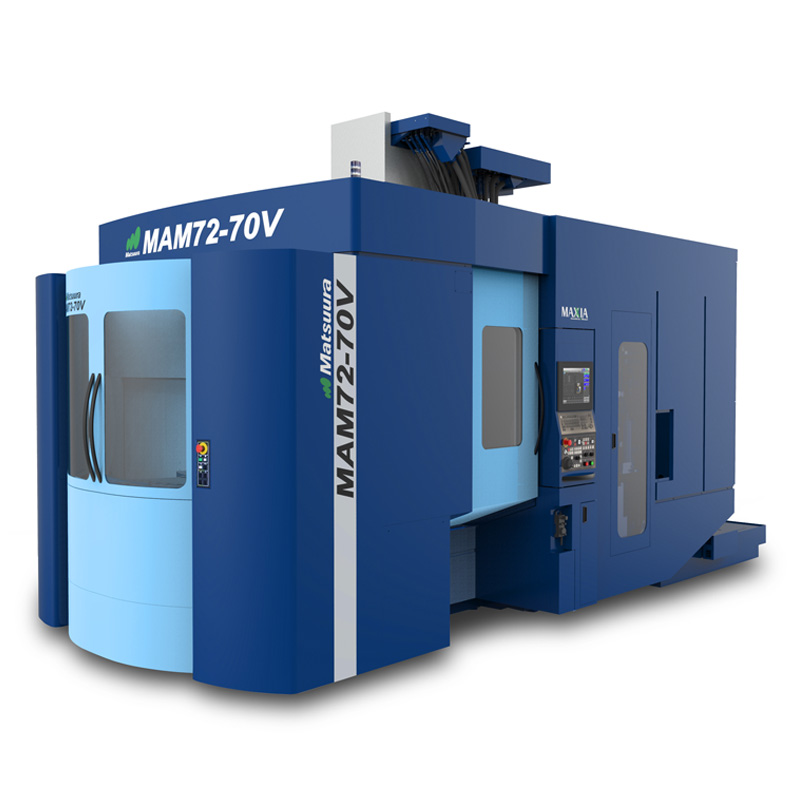

5軸制御立形マシニングセンタ MAM72-70V
5軸制御立形マシニングセンタ
MAM72-70V
全ての性能をレベルアップ
新型MAM72誕生！
大容量化・最大ワークサイズ
新開発4/5軸テーブル
優れた接近性
メンテナンス性向上
製品選びに迷ったら・・・
最大ワークサイズ
最大ワークサイズ
- 最大工作物寸法
- Φ700×H500mm
- 工作物許容質量
- 500kg
特長
専用設計の新開発4/5軸テーブルを搭載 高速・高精度・高剛性を実現
5軸DD駆動方式を採用
4軸には新採用のローラーギア駆動を採用し高速(50回転)、高剛性高精度(バックラッシュゼロ)を実現
高分解能スケールフィードバックシステムを標準装備
4/5軸のスペック
| 4軸(傾斜軸) | 5軸(回転軸) | |
|---|---|---|
| 駆動方式 | ローラーギア | DD |
| 送り速度 | 50min-1 | 100min-1 |
| 許容切削トルク | 3964N・m | 620N・m |
| ブレーキトルク | 4147N・m | 3619N・m |
優れた接近性
加工エリアへの優れた接近性を確保、スムーズな作業を可能に
オペレータの段取り作業時の負担を軽減
オペレータドアの開口幅は720mmとし、ワークの段取りや保守作業も容易に行えます。
機械前面（オイルパン端面）からパレット中心までの距離は620mm･主軸中心までの距離は90mmとし、ワーク･主軸への接近性を確保
フロアからパレット上面までの高さを1080mmとし、オペレータが段取りし易い高さとしています。
- 1. オペレータドア開口幅 ：
- 720mm
- 2. 機械前面からパレット中心 ：
- 620mm
- 3. 機械前面から主軸中心 ：
- 90mm
- 4. フロアからパレット上面 ：
- 1,080mm
拡張性
ATCツールマガジン
- 標準
- チェーンマガジン 90本
- オプション
-
マトリクスマガジン
130/170/210/250/290/330 本
370/410/450/490/530 本※マトリクスマガジンはオプションで
最大工具長450mmに対応可能
APCパレットシステム
- 標準
- PC2
- オプション
-
フロアパレットシステム PC6
タワーパレットシステム PC18
サンプルワーク
